CM442单通道变送器接线图



           CM442表头硬件是带有两个通道的传感器输入,客户采购的大部分仪表是单通道的CM442-AAM1A2F010A+AK(CM442-3PQ7/0),现场人员结果经常接到第二通道去了,造成表头没有数据。

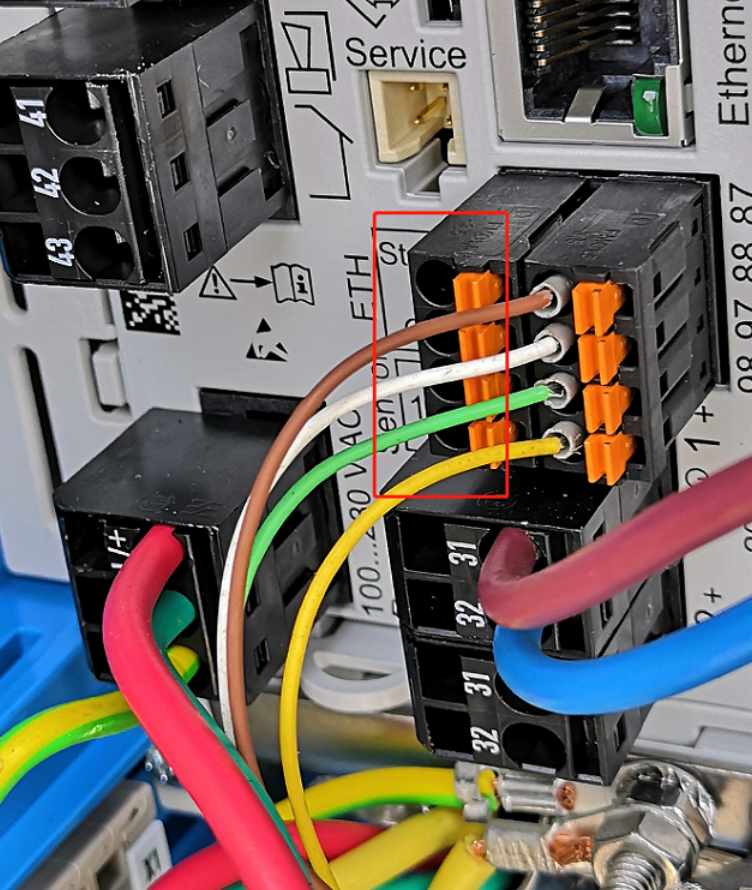

           正确的接线应该把下图的右排的线接到画红线的一排去。
           当然,如果你购买的是双通道的,CM442-AAM2*的变送器,那就都可以接。
